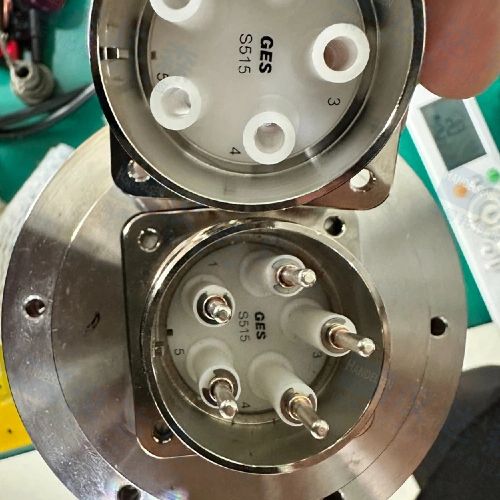

德國GES 連接器HS 20/Au PTFE

品牌：GES 型號：HS 20/Au PTFE 價格：面議 產地：德國 更新：2025/12/30 查看：679 質保：12個月 供貨周期：7-60個工作日

聯系方式撥打電話

GES高壓連接器產品規格與技術參數

GES高壓連接器適配工業與科學領域精密應用場景，常規工作電壓最高可達12 kVDC，特殊變型工作電壓最高可達30 kVDC，標稱電流30 A；提供1、2、3系列-M連接器（含觸點），電纜插頭/插座有兩種外殼版本可選，配件可按需訂購，適配多樣化高壓連接需求。

GES高壓連接器產品型號列表

GES 6575160	GES KS 315/2E POM	GES HS 20/Au PTFE	GES HB 20/Au PTFE	GES HS 30/Au PTFE	GES HB 30/Au PTFE	GES HS 20/Au PTFE - HV-
GES HB 20/Au PTFE - HV-	GES HB 30/Au PTFE - HV-	-	-	-	-	-

GES高壓連接器核心電氣參數

參數類別	具體指標
常規工作電壓（DC）	最高可達12 kV
特殊變型工作電壓（DC）	最高可達30 kV
標稱電流	30 A（最高可達9 HV觸點配置）
觸點配置	可采用LV觸點配置、互鎖觸點變型

系列-M技術數據和特征值

參數類別	具體指標
殼體鎖定類型	螺絲帽
插座固定裝置	方法蘭
外殼材料	鋁(Al)
表面處理	鎳（Ni）
插入狀態防護等級	IP54
操作溫度	-30°C至+80°C
高壓觸點規格	2.7 mm
連接技術	焊接
額定電流	30A
最大連續電流	40A
接觸直徑	2.7mm
插入/拉力	5.5 N/4.0 N
設計溫度	+120°C

I-觸點LV 1.5 mm參數

參數類別	具體指標
連接技術	焊接
額定電流	25A
最大連續電流	35A
接觸直徑	15mm
插入/拉力	2N/1.5 N
設計溫度	+120°C

M215型電氣特征值

參數類別	具體指標
型號規格	2極12 kVDC
工作電壓(DC)	12 KV
測試電壓(DC)	18 kv
額定電流	30A
高壓觸點（HV）數量	2
