高精密立磨轉臺是精密磨削加工領域的核心部件，專為實現工件的高精度旋轉定位與動態加工而設計。其技術融合了機械工程、流體力學、控制算法等多學科知識，廣泛應用于半導體、航空航天、光學元件等對精度要求嚴苛的領域。

高精密立磨轉臺具有以下功能特點：

液體靜壓軸承：采用閉式自補償可變節流技術，通過高壓油膜（壓力通常為 2-10MPa）實現無接觸支承，可承受高達 10,000kg 的軸向 / 徑向載荷，同時將旋轉誤差控制在 1μm 以內

旋轉精度：徑向跳動≤0.5μm，端面跳動≤0.5μm

定位精度：±1μm（直線位移）或 ±1 弧秒（角度位移），重復定位精度達 ±0.5μm 或 ±0.5 弧秒。

動態響應：角加速度≥100rad/s²，速度波動≤0.1%。

承載能力：常規負載500-5000kg超重型設計。

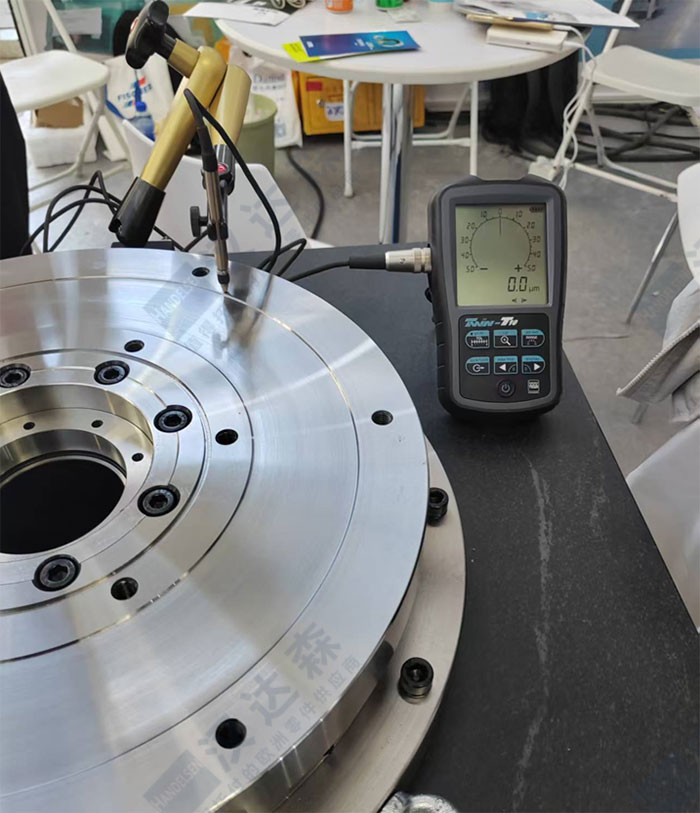

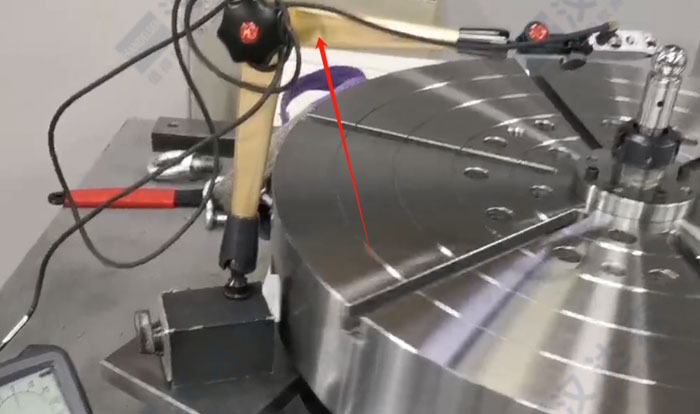

高精密立磨轉臺旋轉運動時候，徑向和軸向跳動精度要<0.5um，這時候需要用到磁性表座來夾持精度測量頭來測量立磨轉臺在旋轉時候的徑向和軸向跳動精度。在高精度的立磨加工中，德國HG（德國Horger & Gassler（HG）磁性表座憑借其液壓剛性?shī)A持與三維動態調節技術，成為精密測量與檢測的標桿產品）磁性表座能發揮關鍵作用，主要得益于以下幾大優勢：

1.卓越的穩定性：德國HG品牌以其高質量和耐用性著稱。其產品能提供強大的磁力，確保在立磨轉臺旋轉和振動過程中，表座和量表都紋絲不動，這是獲得可信測量數據的前提。

2.靈活的萬向調節：表座的萬向支臂可以固定在任何角度，讓你能輕松地將測頭調整到理想的最佳測量位置。

3.精密的微調能力：HG表座配備了精密的微調裝置，可以讓你在最終定位時進行極其細微的調整，從而精準地對準測點。

操作使用注意事項：

1.確保吸附面潔凈平整：

在吸附前，務必清理立磨轉臺和表座底部的油污、灰塵和毛刺。任何微小的雜質都會影響磁力線的分布，導致吸附不牢，從而引入測量誤差。

正確開啟和關閉磁力：通過轉動手柄來接通或斷開磁力。使用時，確保手柄旋至“ON”位（磁鐵兩極呈上下方向），感受到明顯的吸力；拆卸時，務必旋回“OFF”位（磁鐵兩極處于水平方向），這樣才能輕松取下。

2.合理的裝夾與布置：

夾持量表和測頭時，力度要適中，既要夾牢，又不能過緊以免影響測桿靈活移動。盡量縮短表座支臂的伸展長度，并讓各關節鎖緊，以形成一個剛性最佳的測量系統，避免因懸臂過長而引發抖動。

結論：德國HG磁性表座104318在高精密立磨轉臺的應用中，是保障加工精度的關鍵輔助工具，扮演著“穩定基石”的角色它通過提供穩定、靈活且精確的固定方案，直接參與到從設備檢測、工件裝夾到過程監控的各個環節。
