一、案例背景
某項目采購了2臺Delta Elektronika SM66-AR-110直流電源，應用場景需兩臺電源輸出串聯升壓，且要求通過同一 PLC 模擬量信號（0-5V）同步控制兩臺電源；調試階段出現遠程控制無顯示故障。
二、問題描述
問題一：兩臺電源串聯 + 同模擬量同步控制方案確認
2臺 SM66-AR-110 電源輸出端串聯，實現電壓疊加；同時采用一路模擬量信號同步控制兩臺電源輸出，需確認兩點：
1.兩臺電源能否直接串聯，是否存在硬件沖突？
2.同步控制是否必須加裝INT MOD M/S 串行接口模塊，有無低成本方案？
工廠答復
1.串聯可行性：兩臺 SM66-AR-110 電源可直接在輸出端串聯，無需額外硬件改造，滿足升壓需求；
2.同步控制方案：無需加裝 INT MOD M/S 串行接口模塊。將兩臺電源背板模擬接口（CON E）并聯，接入同一 PLC 模擬量信號，即可保證兩臺電源輸出規格完全一致，實現同步控制。
調試結果
按廠家方案執行后，兩臺電源串聯輸出穩定，同一模擬量信號可同步調節兩臺電源電壓 / 電流，控制精度達標，方案可行。
問題二：模擬量遠程控制面板無顯示
故障現象
項目訂單SM66-AR-110 電源，采用 PLC 輸出 0-5V 模擬量信號遠程編程控制時，電源面板顯示屏無電壓、電流數值顯示，無法確認輸出狀態，影響設備正常使用。

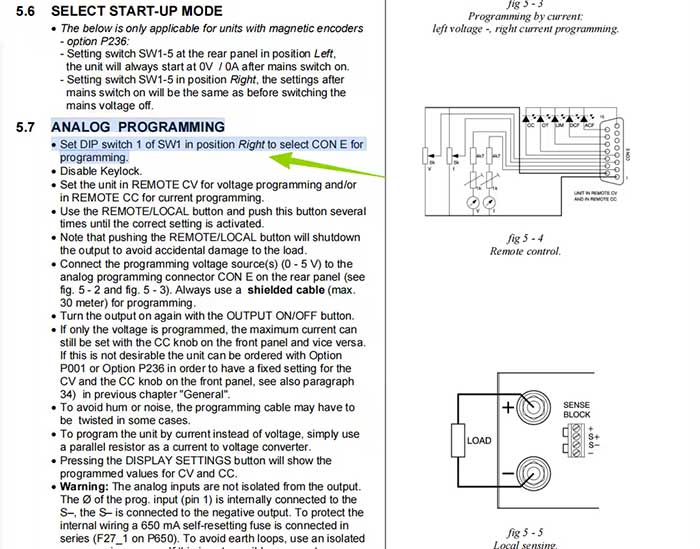

排查過程（按廠家模擬量編程規范逐項核對）

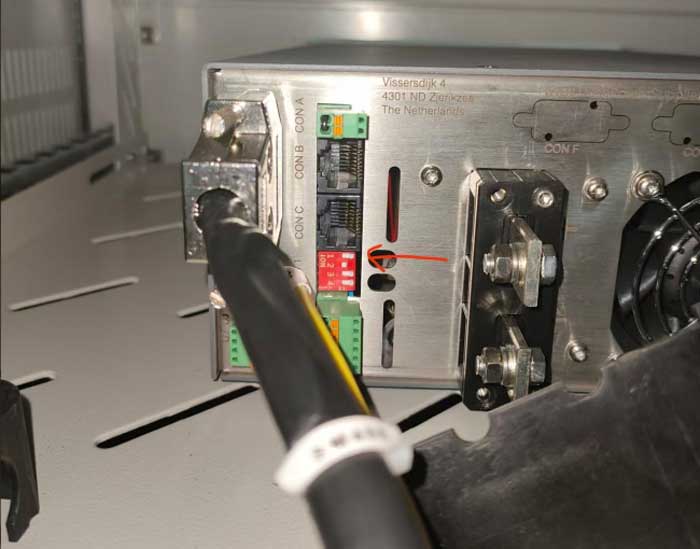

1.硬件開關檢查：電源背板 SW1 的 DIP 開關 1 撥至右側（默認狀態，無需調整），已選定 CON E 接口執行模擬編程；
2.按鍵鎖狀態：已禁用 Keylock 鎖定功能，排除操作限制；
3.遠程模式切換：多次按壓面板 REMOTE/LOCAL 按鈕，已切換至 REMOTE CV（電壓遠程模式）；
4.引腳定義核對：
引腳 1（接地端）：未接 PLC 信號地；
引腳 2（電流監測端）、引腳 10（電壓監測端）：接線錯位，未對應 PLC 監測信號。
5.按引腳定義重新接線：引腳 1 接信號地、引腳 2 接電流監測、引腳 10 接電壓監測；
6.確認模擬輸入與輸出非隔離，采用隔離信號源避免地環路干擾；
7.完成接線后，按 OUTPUT ON/OFF 按鈕重啟輸出。PLC 可正常輸出模擬量信號控制兩臺電源，面板實時顯示電壓、電流數值，遠程控制功能恢復正常，設備穩定運行。
